Схема подключения электромагнитного замка: контроллер, считыватель, кнопка, БП
Описание SEC.RU
По нашему материалу и сохранённой расшифровке.
Пошаговая инструкция: подготовка витой пары, подключение питания, кнопки выхода, считывателя Em-Marine и электромагнитного замка 180 кг к контроллеру СКУД «COMFORT». Проверка работы системы на столе.
Все, контроллер подключен, осталось проверить что система работает, стыкуем разъем питания и включаем блок питания в розетку.
Зеленую и оранжевую пары подключаем кнопки выхода, чтобы добраться до контактов откручиваем один винт и снимаем крышку, полярность здесь не важна, какую жилу куда без разницы.
Читать материал по расшифровке
Описание автора
Видео автора «СтройМания» в Дзене 🎦: 🔌 Подробная схема подключения электромагнитного замка к контроллеру: считыватель ключей, кнопка выхода, блок питания 12 В и сам магнит. Сначала собираю всё на столе и проверяю — ошибку с проводом здесь исправить 5 секунд, а не у калитки с отвёрткой.
🎬 Полное видео — как я поставил этот замок на калитку, спрятал кабель в столб, настроил пульт и поставил доводчик (7 219 ₽ за 2 дня):
https://youtu.be/iFS2y1m_9Cg
🛒 Комплект СКУД «COMFORT» — https://ozon.ru/t/EIRzdwC
Электромагнитный замок 180 кг, бесконтактный считыватель, 10 ключей Em-Marine + мастер-ключ, контроллер, блок питания, радиоуправление
⏱ ТАЙМКОДЫ:
00:00 Что подключаем
00:10 Готовим кабель

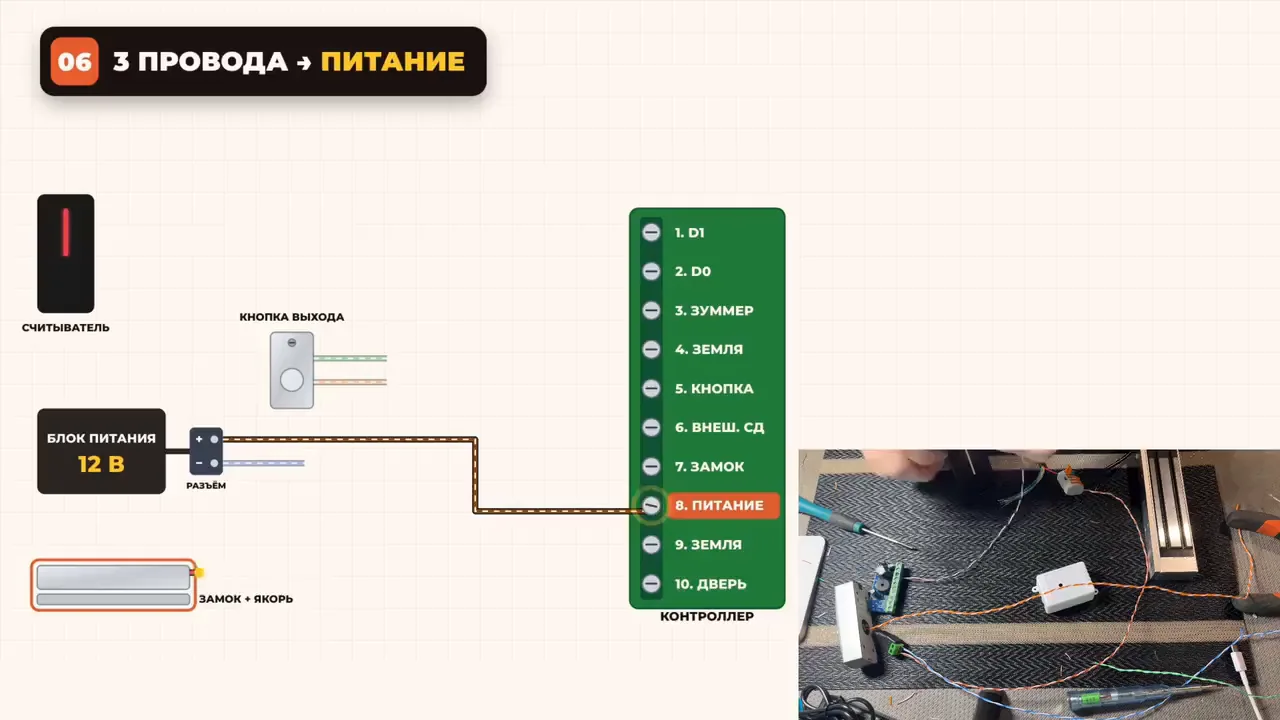

00:24 Питание: коричневая и синяя пары
00:39 Кнопка выхода
00:52 Общий плюс: кабель, замок, считыватель
01:03 Замок и минус питания
01:12 Кнопка и провода считывателя
01:37 Затягиваем винты как следует
01:49 Первое включение и проверка
02:26 Полное видео
НАШИ СОЦСЕТИ:
▶️ YouTube - https://www.youtube.com/@stroymania
🟣 RuTube - https://rutube.ru/channel/81464973/
🔵 VK Видео - https://vkvideo.ru/@club242309991
✈️ Telegram - https://t.me/stroy_mania
💪 Если нравится, что я делаю, поддержать канал можно здесь
🔥 Boosty - https://boosty.to/stroymania/donate
💎 Tribute - https://web.tribute.tg/d/9hj
🤝 Сотрудничество — bazunc@gmail.com
#электромагнитныйзамок #строймания #схемаподключения #скуд #контроллер #своимируками #калитка
В видео пошагово показано подключение комплекта СКУД «COMFORT» (электромагнитный замок 180 кг, считыватель Em-Marine, контроллер) своими руками: кабель витая пара, блок питания 12 В через разъём, кнопка выхода, считыватель ключей (питание, земля, зуммер, светодиод, D0 и D1) и сам электромагнит. Схема собирается и проверяется на столе: замок держит якорь, кнопка выхода отпускает, ключ открывает. Подходит для калитки, двери и домофона.
